Cada ciclo de queima vira uma superfície térmica: 16 termopares no leito do carro, cruzados com a posição calculada no forno, em uma única plataforma web.
Enxergar o que acontece dentro do forno

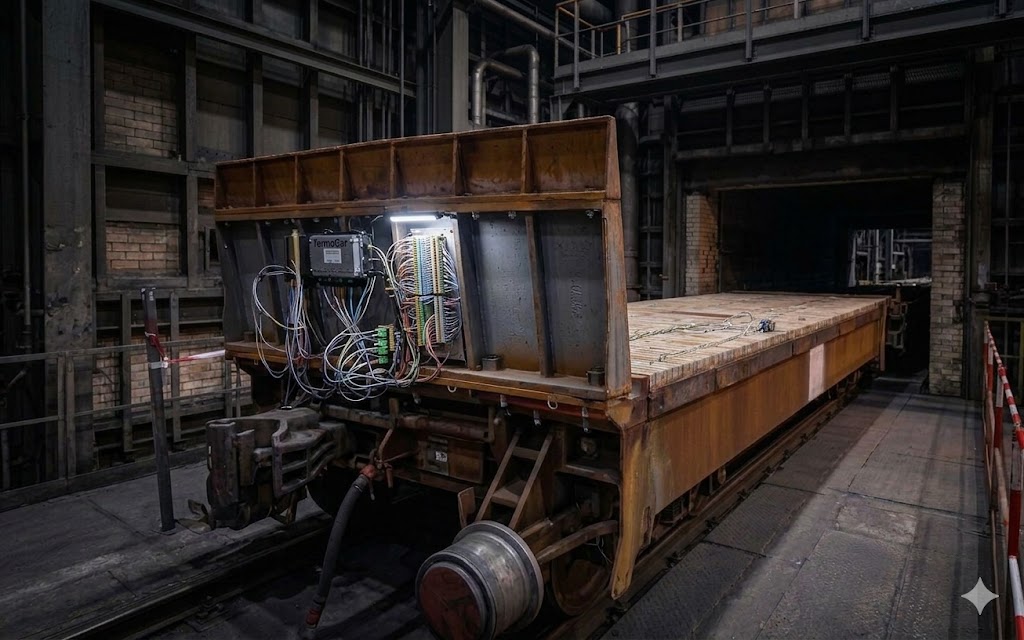

Em fornos de pelotização e sinterização, a temperatura no leito do carro de grelha define a qualidade do produto, mas ela só é conhecida em pontos isolados e depois do fato. O TermoCar acompanha o carro ao longo do forno com um datalogger a bordo e reconstrói o perfil térmico completo de cada passagem.
- Aquisição a 1 Hz: 16 termopares e a carga da bateria do datalogger, com timestamps retroativos tratados quando o rádio transmite em rajadas.
- Posição por integração: a posição do carro é calculada pela velocidade do processo, a partir do pulso de início de ciclo lido do DCS/PLC.
- Alinhamento temporal: temperatura e posição são cruzadas em bins de 1 segundo, mesmo vindo de relógios diferentes.

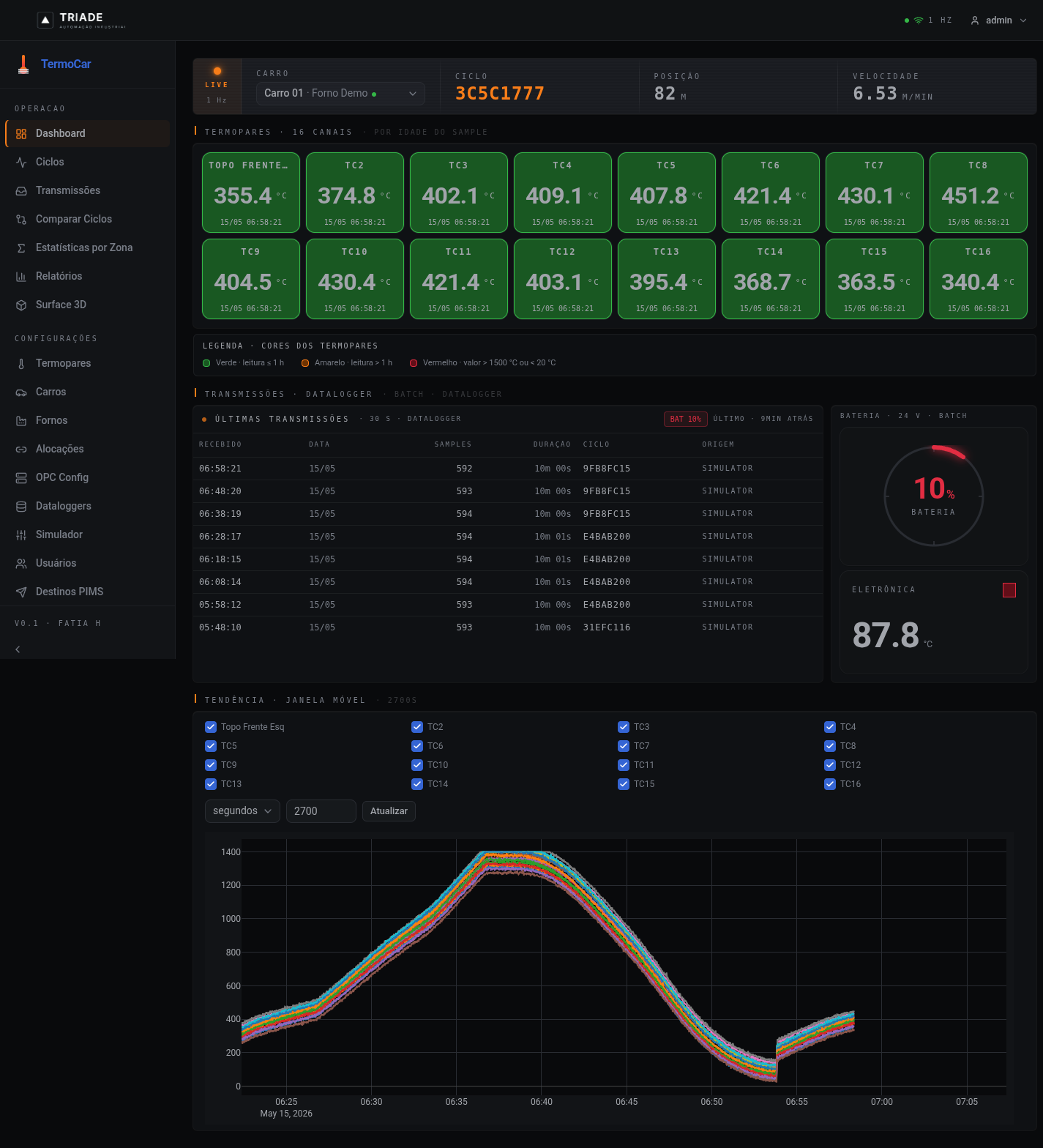

Monitoramento em Tempo Real
O dashboard mostra o último valor válido de cada termopar, o nível de bateria do datalogger e a tendência em janela móvel. Leituras antigas ou fora de faixa mudam de estado visual, deixando claro quando há perda de rádio ou sensor com problema.
- Cards por canal: temperatura máxima, média, bateria e estado do ciclo ativo.
- Gráfico de tendência: janela configurável, com seleção individual de cada termopar.
- Multi-forno e multi-carro: cadastro de fornos, carros, alocações e mapeamento de sensores e canais.

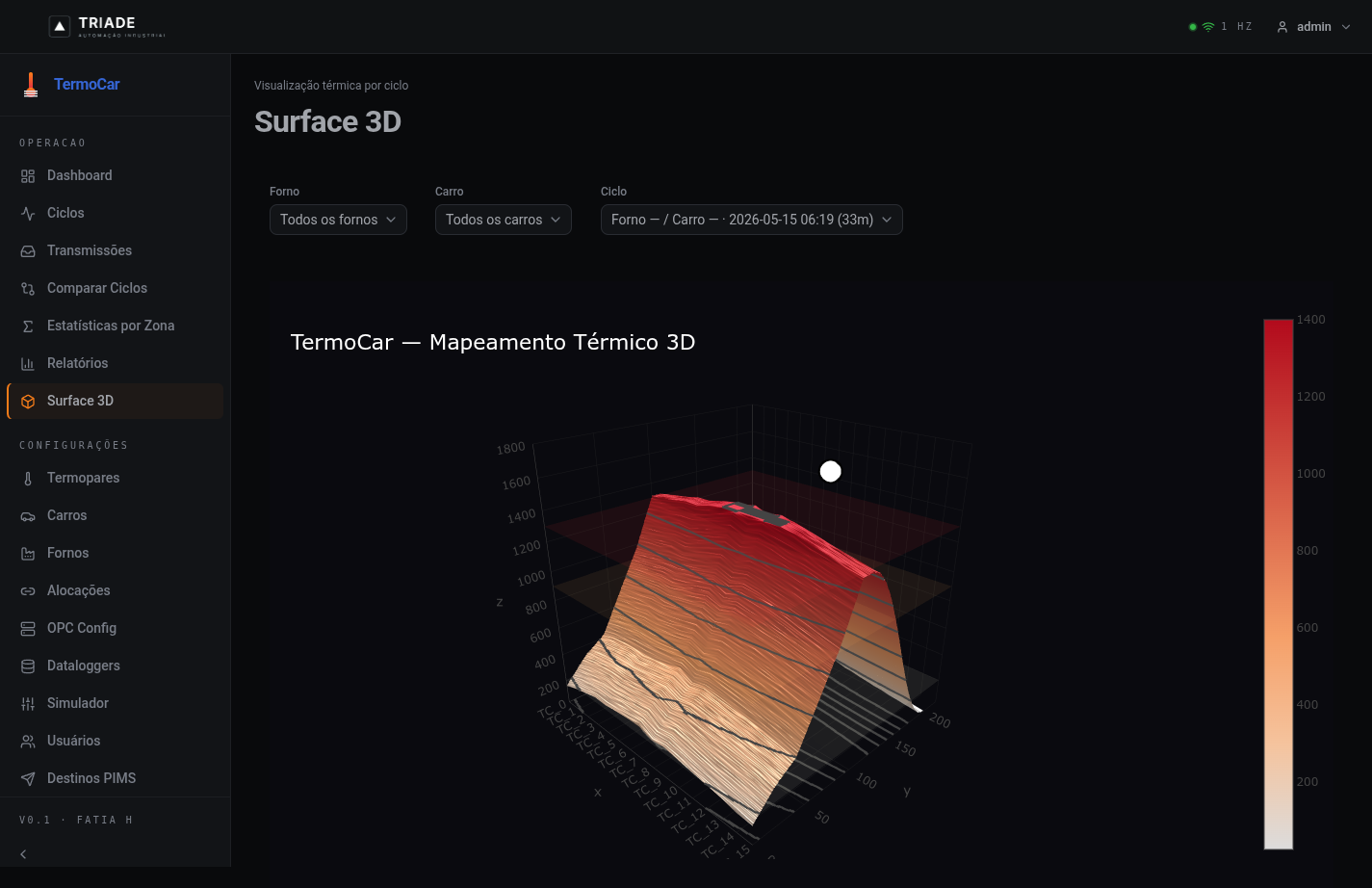

Mapa Térmico 3D por Ciclo
Ao selecionar um ciclo, o sistema renderiza uma superfície onde o eixo X é a posição transversal no carro, o eixo Y é a distância percorrida no forno e a cor e altura representam a temperatura. Zonas quentes, frias e assimetrias entre lados do carro ficam visíveis de imediato.
Ciclos, Comparação e Estatísticas por Zona

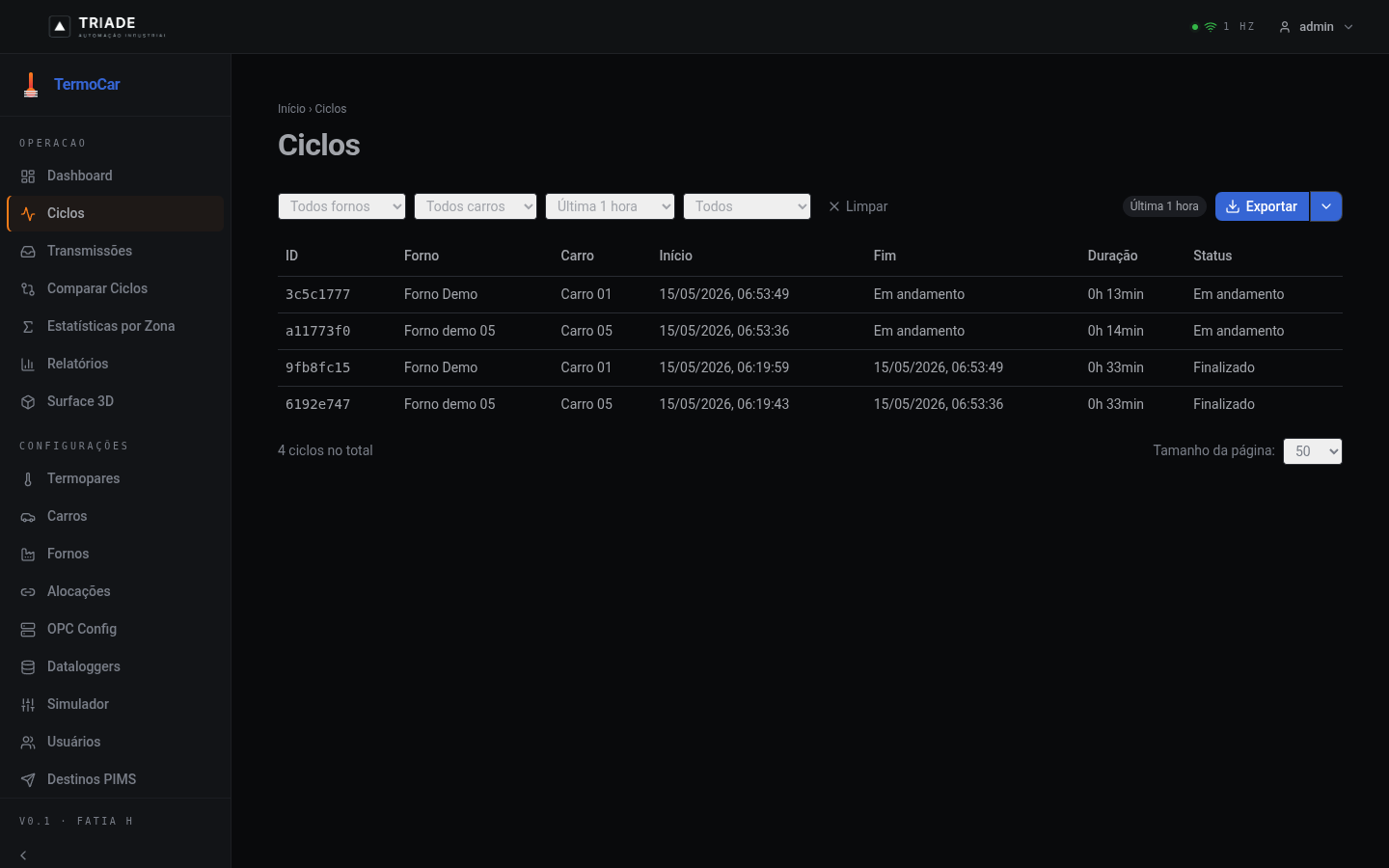

- Histórico de ciclos: todo ciclo detectado pelo pulso de início fica registrado com início, fim e KPIs.

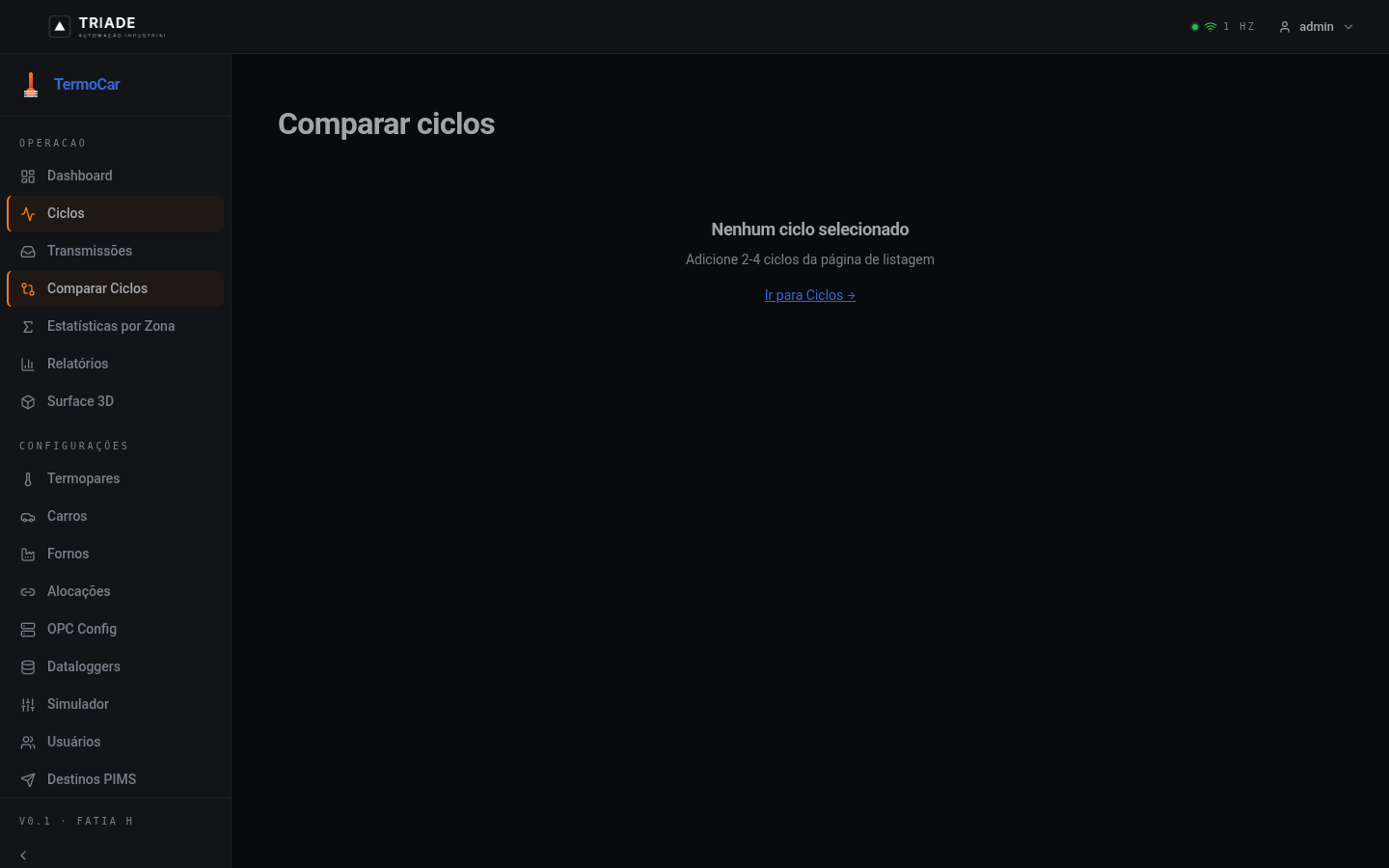

- Comparação de ciclos: sobreponha passagens diferentes para avaliar deriva de processo ou efeito de ajustes.

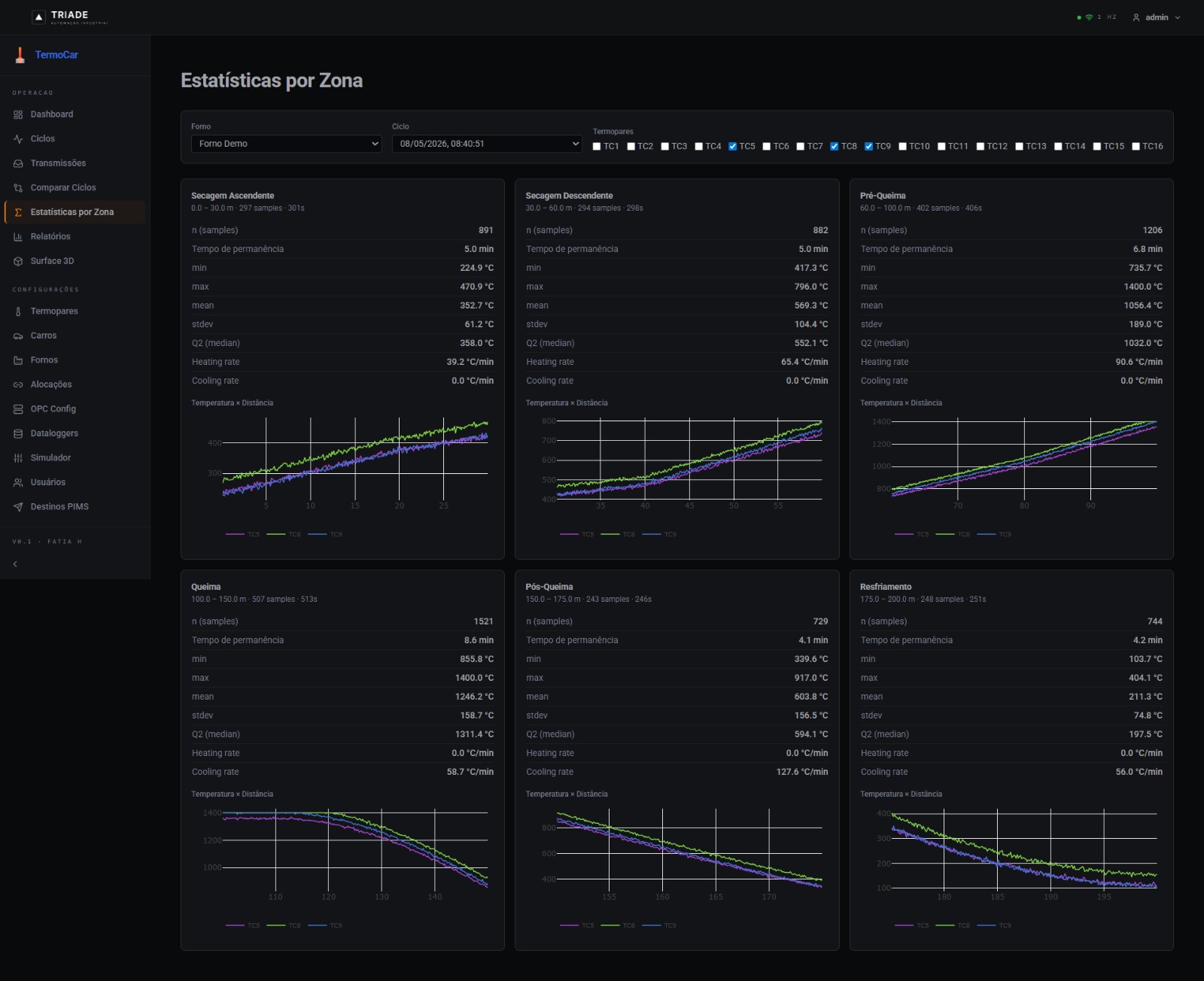

- Estatísticas por zona: máximo, mínimo e média por zona do forno, com filtro por período.
Relatórios e Exportação
Seleção de intervalo de datas, visualização de dados brutos e gráfico histórico, com exportação em CSV e XLSX para auditoria e análise externa.

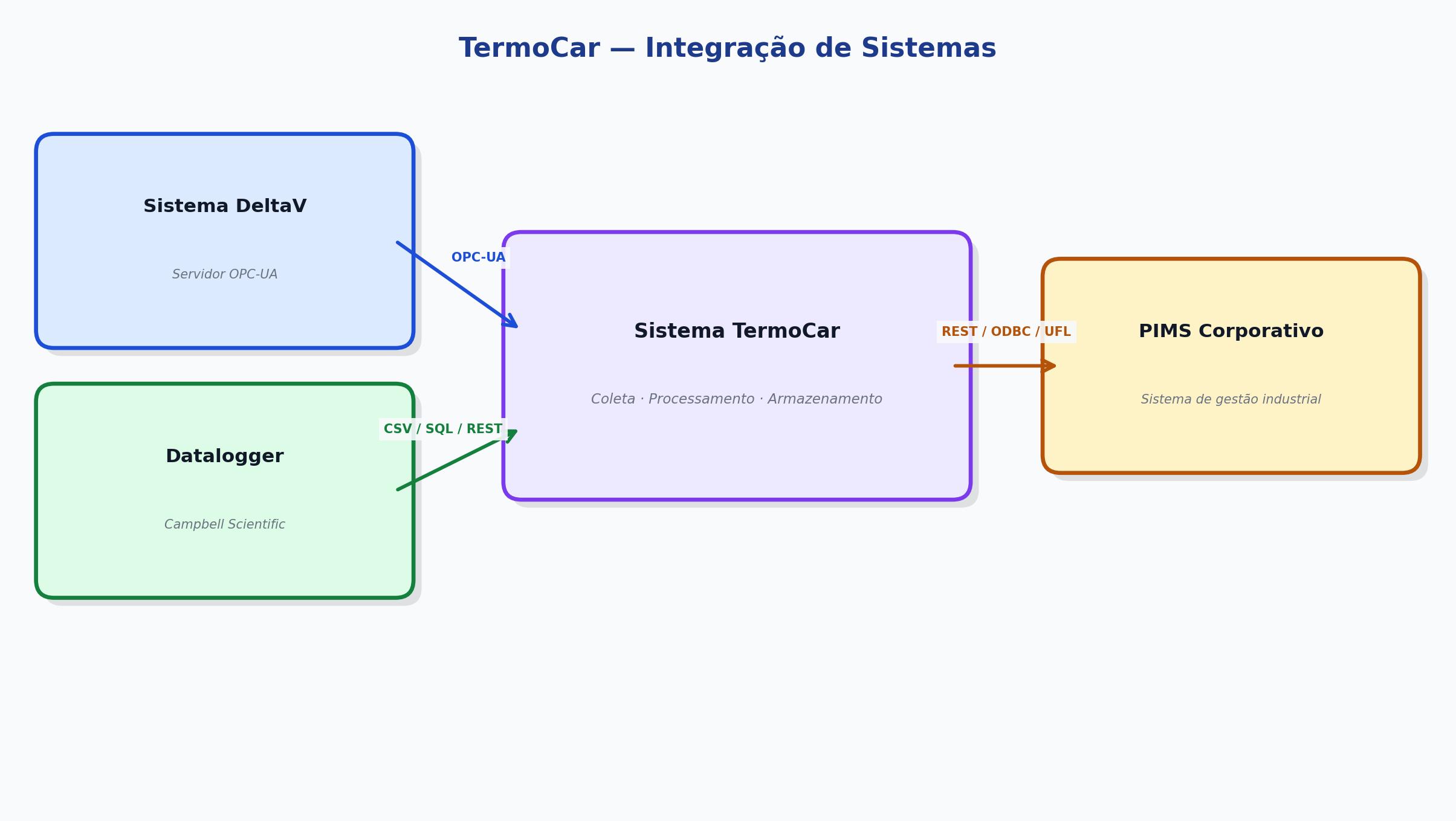

Integrações Industriais
O TermoCar conversa com os sistemas que já existem na planta, sem exigir troca de infraestrutura.
- OPC-UA: leitura do pulso de início de ciclo e da velocidade do carro no DCS/PLC, com monitoramento da qualidade da conexão.
- Datalogger Campbell Scientific: leitura por arquivo CSV, consulta SQL ou API REST.
- PIMS corporativo: envio dos dados por REST, ODBC ou UFL, com fila de reenvio para falhas de comunicação.
Segurança e Perfis de Acesso
Perfis de Administrador e Operador. O operador visualiza dashboard, mapa 3D, histórico e relatórios; configurações de ativos, mapeamentos e conexões ficam restritas ao administrador, bloqueadas tanto na interface quanto na API.
